바이오인

피부용 대면적 OCT 영상 시스템

[주간기술동향 2113호]

◈ 목차

기획시리즈: 메타버스

  Web 3.0 시대 메타버스를 넘어: 초거대 인공지능의 출현과 새로운 도전

     Ⅰ. 메타버스 시장 현황

     Ⅱ. 메타버스의 위기와 기회

     Ⅲ. 생성형 인공지능의 출현: 메타버스와의 시너지

     Ⅳ. 메타버스를 넘어: 새로운 도전과 기회

     Ⅴ. 결론

ICT 신기술

  메타버스 기술 개발 동향

     Ⅰ. 서론

     Ⅱ. 대규모 사용자 참여형 상호 운용 메타버스 기술

     Ⅲ. 현실 동기화 기반 산업 적용형 메타버스 기술

     Ⅳ. 3차원 광역 공간 복원기술

     V. AI 디자인과 메타버스 패션 기술

     VI. 재난ㆍ안전 분야에서의 메타버스 기술

     VII. 유니버설 XR 메타버스 기술

     VIII. 플렌옵틱 기술

     IX. 결론

ICT R&D 동향

  행동지능정보 통합 상식 지식 그래프

  피부용 대면적 OCT 영상 시스템

◈본문

Chapter03. 피부용 대면적 OCT 영상 시스템

I. 결과물 개요

II. 기술의 개념 및 내용

1. 기술의 개념

⇨︎ 본 기술을 노인 만성 피부 질환(족부궤양)의 최적화된 예방/치료/관리를 위해 인체 족부의 피부 내 조직/혈관을 메디컬 트윈화하여 인공지능으로 분석 및 진단을 가능하게 하는 피부용 대면적 3차원 광단층 영상 시스템 기술

⇨︎ 빛의 간섭을 이용하여 영상화하는 기술로 기준단과의 광 경로차를 이용하여 비침습적으로 피부 내 조직 영상 획득이 가능하며, 혈액 내 미세 입자 흐름에 의해 혈관영상이 가능

<자료> 한국광기술원 자체 작성

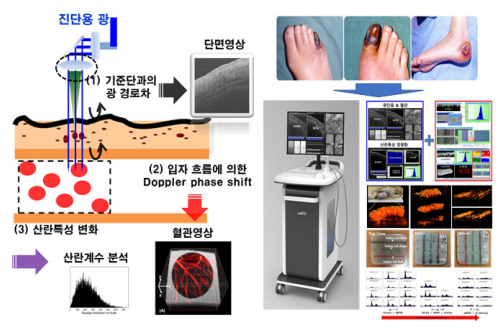

[그림 1] 기술개념도

2. 기술 특징

⇨︎ 족부궤양(당뇨발) 진단용 대면적 스캔 기술(스캔 면적: 50×50mm2 )

⇨︎ OCT 기반 피부 단층/혈관/산란정도 영상 추출 기술

⇨︎ 족부궤양(당뇨발) 진단용 OCT 시스템 기술

3. 특허 동향

III. 국내외 기술 동향 및 경쟁력

1. 국내 기술 동향

⇨︎ 당뇨병성 족부궤양은 하지의 신경병증 및 동맥경화성 말초혈관 질환과 관련된 당뇨병의 만성중증 합병증으로 미세혈관 이상과 함께 발생

⇨︎ 당뇨병 환자는 미세혈관 질환 및 합병증을 유발 및 악화시킬 수 있는 비정상적인 피부 미세혈관 기능을 가지고 있으나, 이에 대한 구조 및 기능을 시각화하고 정량화하는 도구가 없어 조기 진단에 어려움이 있음

⇨︎ 당뇨병 환자의 피부 미세순환을 평가하기 위해 모세관현미경, 경피적 산소압평가, 레이저 도플러 유량계 및 레이저 도플러 영상화 방법 등이 제안되었으나, 피부 표피로 그 영역의 제한이 있고 모세혈관에 대한 정보 획득이 힘들며, 직접적이고 정량적인 평가를 제공하기 힘든 한계가 있음

⇨︎ OCT는 사람의 ~30um 이하의 작은 피부 미세혈관을 시각화하고 정량화 할 수 있는 비침습적 고해상도 광학이미징 기술로, 최근 기존 기술로는 시각화 및 정량화 할 수 없는 휴식 시와 생리적 자극에 대한 반응으로 피부 미세혈관 구조 및 기능의 정확한 정량화가 가능함을 보여줌[BMJ Open Diab Res Care. 8(1), 2020]

2. 경쟁기술 동향 및 현황

IV. 국내외 시장 동향 및 전망

1. 국내외 시장 동향

⇨︎ 광간섭 단층 영상(Optical Coherence Tomography: OCT) 기기는 광의 간섭 현상을 이용하여 생체 조직 내부의 미세 구조를 높은 분해능으로 영상화 할 수 있는 진단 기기로 안과에서 가장 활발히 개발 및 이용되고 있음

⇨︎ 인구가 노령화되면서 안과 질환, 당뇨 등의 만성환자가 증가하고 있어 그 수요가 지속적으 로 커지고 있으며, 관련 기술들이 발달하면서 응용 분야가 확대되고 있어 의료기기뿐 아니 라 검사기기 분야에서도 새로운 시장 기회로 작용할 가능성이 매우 큼

⇨︎ OCT 시장은 최근 새롭게 진입한 기업들이 사용 편리성, 특정 소비자에 특화된 제품, 기기의 호환성을 증대하는 등 소비자의 니즈에 대응해 나가면서 시장을 독점 시장에서 경쟁 시장으로 변화시키고 있음

2. 제품화 및 활용 분야

...................(계속)

☞ 자세한 내용은 내용바로가기 또는 첨부파일을 이용하시기 바랍니다.
